חוטים, כבלים וחיבורים- זה תמיד נשמע כמו האלמנטים הפחות חשובים ומשפיעים בבית שלכם, חדר החזרות, באולפן או בהופעה שהרמתם, האמנם?
כבלי audio הם הכבלים שאיתם אנו מפיקים קול, סאונד. הכבלים שמתחברים למיקרופון, למגבר, לגיטרה, לרמקול, למיקסר ולכל שאר ציוד ההגברה שלכם.
ישנם מספר מושגים בסיסיים לגבי כבלים ומחברים שאותם יש להבהיר לפני שנמשיך הלאה:
- זכר / נקבה: בכדי שכבלים יוכלו להתחבר בקצותיהם יש להם פלאגים/ מחברים. לכל מחבר יש את המחבר שמשלים אותו, כמו שלכל תקע יש שקע, כאשר השקע מכונה "נקבה" והתקע "זכר".
- Unbalanced / Balanced: קיימות שתי צורות של העברת אותות בכבלים ובמחברים- מאוזנת ו א-מאוזנת. מה זה אומר?
כבלים לא מאוזנים אלו כבלים שהעברת האות בהם מלווה ברעשים והפרעות, בשל מבנו הפנימי של הכבל. בדרך כלל כבלים שאינם מאוזנים הם כבלים עם שני גידים, אחד מעביר ואחד מאריק את הסיגנל ומשום שלא קיים שום ציפוי או הגנה בכבל או במחבר עצמו, האות מועבר בצורה לא נקייה ומלווה ברעשים.
לעומת זאת, בכבל מאוזן קיים סיכוך מסביב לגידים. אך בכדי למנוע רעשים ולשמור על האיזון, חשוב מאוד גם שהמחבר בקצה הכבל "ינווט" כל גיד לדרכו, כלומר כל גיד ייכנס למקום המתאים בפלאג.
- מונו / סטריאו: מונו וסטריאו אלה שתי דרכים להשמעת סאונד.
מונו– השמעת צליל בערוץ אחד. סטריאו- השמעת צליל בשני ערוצים נפרדים.
נפרט מעט על עיקר הג'קים והפלאגים שקיימים בכבלי אודיו:

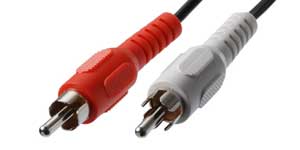

- RCA: לא מאוזן. הכבל הנפוץ והפשוט ביותר- שני מחברי RCA בצבעי אדום ולבן, שככל הנראה כבר יצא לכם להכיר בעבר.
כמעט בכל מכשיר
שקשור לעולם האודיו והסאונד תמצאו כניסות או יציאות מסוג RCA. אמנם חיבור הRCA נחשב לחיבור ישן ולא מתקדם יחסית, הוא מעביר שני ערוצי קול (סטריאו) ומשמש נגני CD, חיבור קל של DVD או וידאו אל הטלוויזיה ובעיקר חיבור ציוד אודיו אנלוגי.
- XLR: מחבר ה-XLR גם הוא פלאג נפוץ מאוד מסוג מאוזן, מקצועי ואיכותי.
השימוש העיקרי שתמצאו בו הוא חיבור מיקרופונים, מיקסרים ורמקולים.
פלאג הXLR מורכב משלושה גידים- אחד שלילי ושניים חיוביים, כאשר אחד מהם בפאזה הפוכה.
הזכר של כבל הXLR מורכב משלושה פינים והנקבה משלושה שקעים.
- 3.5mm: הפלאג שכולנו מכירים מהאוזניות שאנו מחברים לפלאפון.
למחבר זה קיימות שתי אופציות- מונו וסטריאו.
- 6.35mm TRS:השימוש בחיבור עבה זה נפוץ בעיקר בגיטרות, מגברי גיטרות ורמקולים.
גם במחבר זה קיימות שתי אופציות- מונו וסטריאו.
שם נוסף למחבר: PL גדול.
- מחבר SPEAKON: כבל עם פלאג מיוחד, אשר מיועד לחיבור בין רמקול פאסיבי למגבר.
חשיבות הכבלים בהפקת הסאונד ובהעברתו, איכות הכבלים משמעותית בצורה שלא נראית לעין. הכבלים הם בעצם ה"מובילים" של האותות והסיגנלים שלבסוף מומרים לסאונד שאנו מפיקים. הכבל יכול להפיק צליל איכותי ברור ונקי, או לעשות בדיוק ההיפך ולהרוס אותו ע"י רעשים והפרעות, ואף לגרום נזק למערכת ההגברה.
איך תדעו להבדיל בין כבל טוב ולא טוב ועל מה יש לשים דגש מיוחד בבחירת הכבלים שלכם?
- החומר: לעולם אל תתקמצנו על החומר! החומר שממנו עשוי הכבל יכריע על איכות הצליל שהכבל יפיק ויכולה לפגוע בו ולהרוס אותו לגמרי, או לעשות בדיוק ההיפך ולשמור עליו נקי, יציב ואיתן.
כבלים טובים ואיכותיים הם כבלים שעשויים מ100 אחוזים של נחושת הנקראים
OFC(Oxygen-free copper)= נחושת נטולת חמצן, כלומר נחושת טהורה.
לעומת זאת, קיימים כבלים זולים רבים העשויים מ CCA (Copper-clad aluminium wire)= אלומיניום מצופה נחושת.
אז מה ההבדל? כבלים איכותיים אשר עשויים מ 100% נחושת יחזיקו אצלכם להרבה זמן וישמרו על איכות הצליל. כבלי CCA הם כבלים פחות גמישים, נשברים הרבה ובנוסף ההלחמות שמבצעים עליהם אינן מחזיקות להרבה זמן.
- האורך: כאשר אתם רוכשים כבל למערכת הגברה מסוימת, עליכם לבחור את הכבל הקצר ביותר שניתן, בכדי שהפגיעה בצליל תצטמצם ככל האפשר והסינגל יעבור כמה שפחות הפרעות ורעשים.
לדוגמא, כבל XLR 10 מטר מחומר לא איכותי שאיתו תחברו מיקרופון עלול לפגוע באיכות הצליל בצורה קיצונית מאוד.
- העובי: ככל שעובי הכבל שתרכשו יהיה עבה יותר, כך ההתנגדות תהיה נמוכה יותר ובהתאם האות יעבור בצורה טובה ונקייה עם איבוד כוח ואיכות מינימאליים.
בחיבור של רמקול ומגבר לדוגמא, חובה להשתמש בכבל איכותי ועבה ככל הניתן, מכיוון שאם תשתמשו בכבל דק מידי או מחומר לא איכותי, אתם עלולים לגרום נזק בלתי הפיך למגבר.
אז מה תמצאו ב Art Studio?
אנחנו בארט סטודיו מקפידים במיוחד על איכות הכבלים ולא מתפשרים על החומרים. אצלנו תמצאו כבלים ברמה גבוהה ומקצועית מחומר OFC בלבד (100% נחושת טהורה) מהיצרן המוביל Roxtone.
מבחר גדול של כבלים ופלאגים, בעוביים, אורכים וגדלים שונים.
בואו להתייעץ ולקבל תשובות על כל השאלות שלכם בנושא.
ותזכרו, בכבלים לא מתפשרים, קונים את הטוב ביותר!
